詳細情報 |
|||
| X 線のイメージ増強: | 6 インチの眺め | 運行 CCD の決断: | 5million ピクセル |
|---|---|---|---|
| 最高の厚さ: | 12 mm | 製品名: | 多層 PCB のための X 線の点検機械 |
| ハイライト: | PCB 板試験装置,サーキット ボードの試験装置 |
||
製品の説明

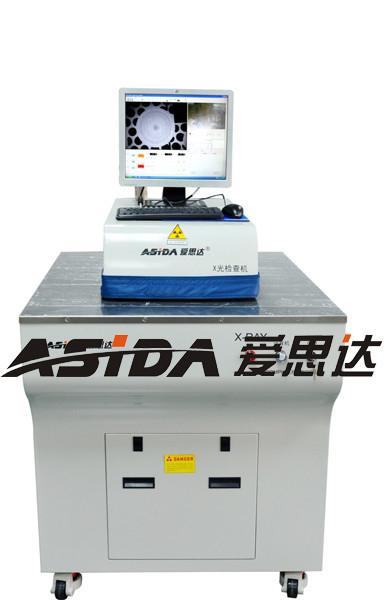

X 線の点検機械のための多層 PCB の試験装置
使用法

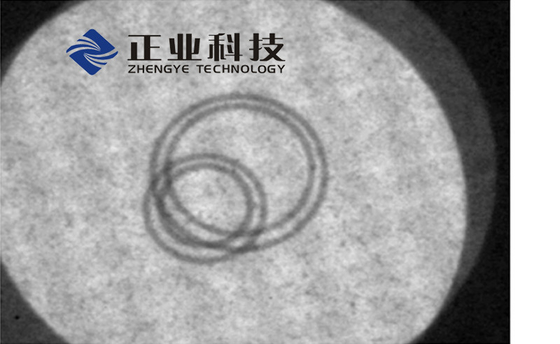

かどうか穴観察し、PCB で穴を点検するために置くことを測定して下さい
層間で、いろいろ条件付き測定はある場合もあります逸脱します
、への円の中心からの間隔を含むイメージで行なわれる
別のものは、1 ポイントからの別のもの、円区域、等への、および判断を前もって調整させます
変数。
独特
1. 観察し、測定する X 線投射及びイメージ投射の原則を使用して
PCB で穴を置くこと。
2.ネットワーク コンピュータの制御システム、簡単な操作はできます。
3. Eqiupped の woth CCD の運行は、moblie テストを促進するためにすぐに作用し
テスト目的を捜して下さい。
4.密封されたマイクロ焦点の X 線管およびいろいろな画像処理の技術
そして変形視症を減らすソフトウェア。
5.イメージは間隔のような異なった条件の下で、からの測定することができます
同心円、2 地点間間隔、円区域、等の中心。
変数
| 項目 | 指定 | |
| モデル | XG3000 | |
| X-CCD の決断 | 752×582pixel | |
| X 線管変数 | 最高の電圧 | 50KV |
| 最高の流れ | 1mA | |
| 最高力 | 50W | |
| 予熱時間 | 6min | |
| X 線のイメージ増強 | 6 インチの眺め | |
| 運行 CCD の決断 | 5Million ピクセル | |
| PCB のサイズ | 幅 45" （喉の深さ 630mm） | |
| 最高の厚さ | 12mm | |
| X 線の盾ターゲット | 0.5µSv/h より多く | |
| 冷却モード | 強風の冷却 | |
| 温度および湿気 |
温度: 22 ºC の ± 3 の ºC の湿気: 50% の ± 10% | |
| プリンター | プリンター | |
| オペレーティング・モード | 1.手動でテストされた追跡PCB の運行 CCD の追跡をを動かして下さい PCB を送るとき開いた 2.setting X 線は取るとき、近い乗り |
|
| 電力要求事項 | AC220v 50Hz、 水およびガスなし |
|
| 次元 | 1040mm x 855mm x 1510mm （モニターを含む LxWxH） |
|
| 重量 | 130Kg |
|
