詳細情報 |
|||
| 製品名: | TDR のインピーダンス テスト器械 | 測定の正確さ: | ±1% （50Ω） |
|---|---|---|---|
| 検出率: | あらゆるポイントのための≤1s | 測定範囲: | 0.05~2m |
| ハイライト: | PCB 板試験装置,PCB の試験装置 |
||
製品の説明
PCB/FPC のための Tdr のインピーダンス/インピーダンス試験装置のテスターをケーブルで通信して下さい
製品特質:
|
製品名 |
TDR のインピーダンス テスト器械 |
|
銘柄 |
ASIDA |
|
型式番号 |
ZK2130 |
|
原産地 |
中国 |
|
包装の細部 |
木のカートン |
PCB/FPC の使用法のためのインピーダンス試験装置:

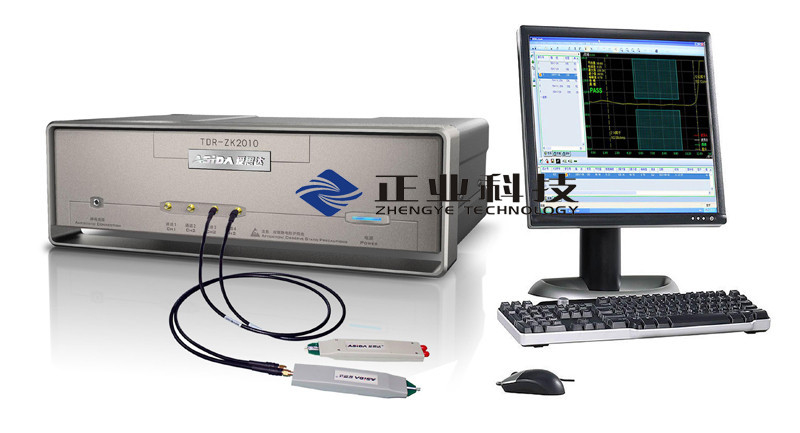

TDR のインピーダンス テスト器械は時間領域の反射計と設計され、PCB の跡の特性インピーダンスのバッチが可能、オートメーション、急速で、正確なテスト、テスト波形の分析および統計的データ解析です。 機械は自動的にテスト データおよび問題を記録し、テスト レポートを印刷します。 サーキット ボードの製造業、R & D、設計、生産および品質管理の単位のため。 高周波インピーダンス テスト サーキット ボード
高水準に速く、正確な、経済的な解決を提供します。
PCB/FPC の特徴のためのインピーダンス試験装置:
1.大きい自動化されたテスト、簡単な操作および速いテスト。 PCB の工場のすぐにテストのために適した。
2. Windows のオペレーティング システムのユーザー フレンドリー インターフェイスは、自動的に試験結果を発生させます。
3.片端接地および差動 TDR テストを提供して下さい。
4. 2 チャネル、4 つのチャネル チャネル テストを支えます。
6.必要なテスト ファイル編集者、クイックセット上りテスト変数。
7.自動的にテスト データを記録し、レポートを発生させ、そしてディスクに救います。

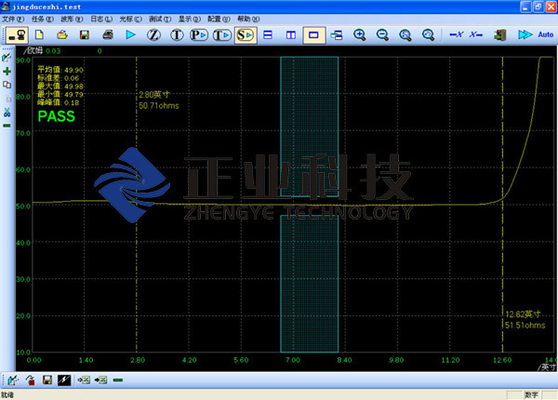

8.テスト波形、統計的データ解析および試験結果を表示し、印刷します。
10. IPC-TM_650 および IPC-2141 標準に従って。
TDR のインピーダンス テスト器械の顧客:
|
測定の正確さ |
±1% （50Ω） |
|
検出率 |
あらゆるポイントのための≤1s |
|
目的 |
①の管理されたインピーダンス測定の範囲: 20~150 Ω |
|
②の測定範囲: 0.05~2m |
|
|
波の帯域幅 |
3GHz |
