詳細情報 |
|||
| 製品名: | x 線検査機 | 測定の正確さ: | 50μm |
|---|---|---|---|
| 解像度: | 21 lp/mm | ||
| ハイライト: | サーキット ボードの試験装置,PCB の試験装置 |
||
製品の説明

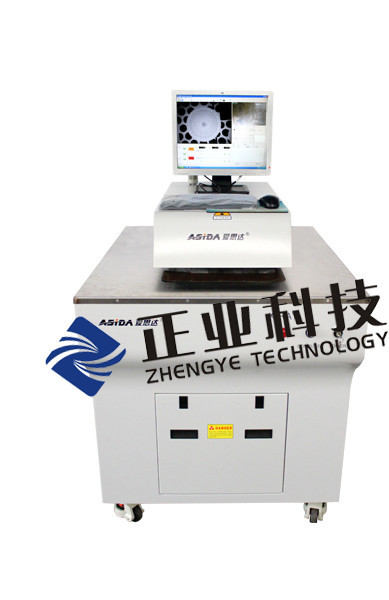

PCB （PCB で穴を置く測定）のための X 線の点検機械
X 線の点検機械製品特質:
|
製品名 |
X 線の点検機械 |
|
銘柄 |
ASIDA |
|
型式番号 |
XG3000 |
|
原産地 |
中国 |
|
包装の細部 |
木のカートン |
X 線の点検機械使用法:
検出し、PCB で穴を層間の偏差を点検するために置くことを測定して下さい。 いろいろな測定は 1 つの円の中心からの別のものへの間隔、2 地点間間隔および円区域のようなプログラムすることができます。
X 線の点検機械特徴:

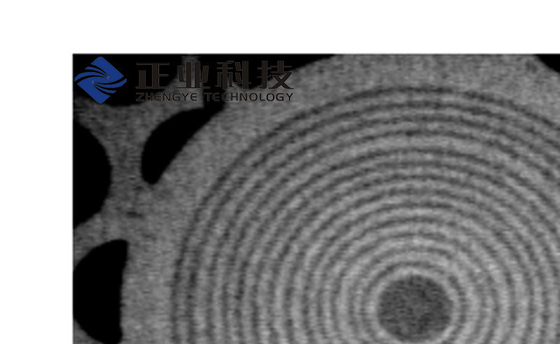

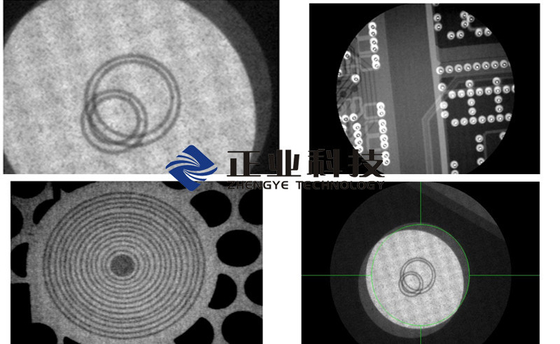

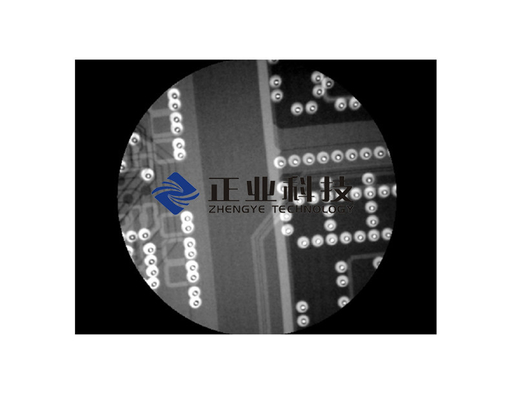

は観察し、PCB で穴を置くことを測定するのに X 線投射およびイメージ投射を利用します。
は簡単な操作をもたらすネットワーク コンピュータの制御システムできます。
移動式テストを促進し、すぐにテスト目的を捜すために CCD の運行機能が装備されている。
は変形視症を減らすためにマイクロ焦点の X 線管および画像処理ソフトウェアを密封しました。
規格準拠 X 線の点検機械:
JB/T5054 の JB/T5055-2001 機械設計基準
EN13861-2002 人間工学的の条件;
GB19517-2004 電気安全要求事項;
GB18871-2002 電離放射線の保護および安全
放射源の基礎水準の;
IPC-A-600G 板合格品質の指定の条件。
X 線の点検機械顧客:
|
項目 |
XG3000 |
XG3300 |
|
|
正確さ |
①の測定の正確さ |
50μm |
|
|
②の決断 |
21 lp/mm |
||
|
丁度③の観察ターゲット |
|||
|
効率 |
1~3PCS/min |
||
|
目的 |
PCB の≤26 層 |
PCB の≤22 層 |
|
|
放射の漏出 |
≤0.5μSV/h |
||
|
次元 |
1040*855*1510mm |
||
|
重量 |
130Kg |
||
