| 使い方: | 高低の温度の熱衝撃テスト部屋 | 高温。 露出 range*1: | +60~ への +200°C |
|---|---|---|---|
| 低温。 露出 range*1: | -65to 0 の °C | 臨時雇用者。 変動 *2: | ±1.8°C |
| 上限を予備加熱して下さい: | +200°C | 臨時雇用者。 time*3 を熱して下さい: | 包囲された臨時雇用者。 30min 内の +200°C に |
| 低限を事前に冷して下さい: | -65°C | 臨時雇用者。 ダウンタイム *3 を引っ張って下さい: | 包囲された臨時雇用者。 70min 内の -65°C に |
| 臨時雇用者。 回復時間: | 10 min.以内に。 | 外部材料: | cold-rolled 鋼板を錆検査しました |
| 試験区域材料: | SUS304 ステンレス鋼 | クーラー: | ステンレス鋼の溶接された版の熱交換器 |
| 空気サーキュレータ: | シロッコ ファン | より湿気がある運転単位: | 空気シリンダー |
| 正当な包囲された条件: | +5~30°C | 電源: | AC380V、三相 50/60Hz 30A |
| 冷水の供給 pressure*6: | 02~0.4Mpa | 冷水の供給 rate*6: | 8m の ³ /h |
| 作動の冷水の臨時雇用者。 範囲: | +18 から 23 °C | 騒音レベル: | 70 dB はまたは下がります |
| ハイライト: | 熱衝撃試験機,熱老化テスト |
||
製品の説明

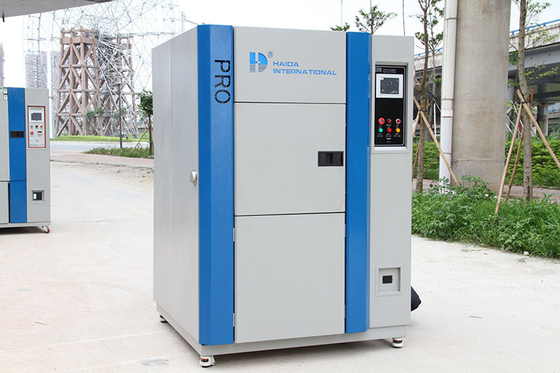

IC、PCB の陶磁器半導体のための環境の熱試験装置
1. 記述:
高低の温度の衝撃は陶磁器電子破片 IC、PCB、半導体およびポリマー材料の身体検査の変更をテストするためにテスト部屋を模倣します。

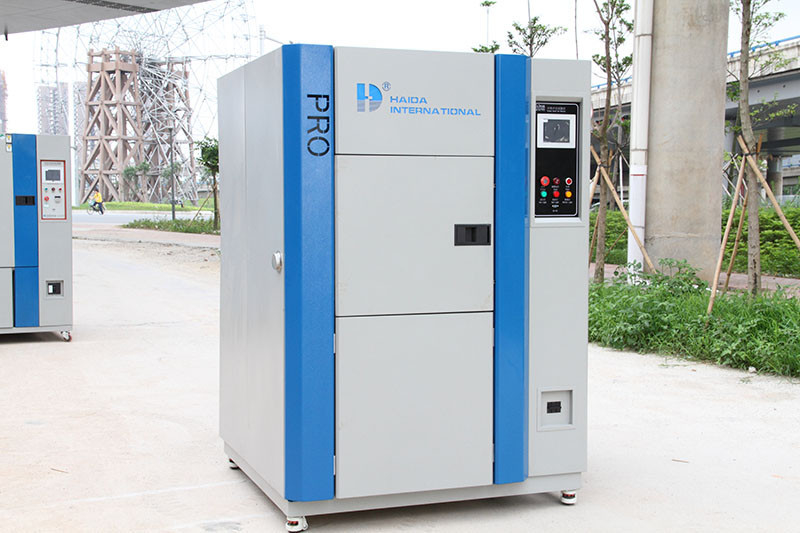

機械は 3 つのセクションに分けられます: 高温部屋、低温の部屋およびテスト。
2. 高低の温度の衝撃の指定はテスト部屋を模倣します:
|
システム |
より湿気がある切換えによる 2 地帯テスト |
|||||||
|
3 地帯の部屋 |
||||||||
|
モデル |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
カスタマイズされる |
|||||
|
性能 |
試験区域 |
高温。 露出 range*1 |
+60~ への +200°C |
|||||
|
低温。 露出 range*1 |
-65to 0 の °C |
|||||||
|
臨時雇用者。 変動 *2 |
±1.8°C |
|||||||
|
熱い部屋 |
上限を予備加熱して下さい |
+200°C |
||||||
|
臨時雇用者。 time*3 を熱して下さい |
包囲された臨時雇用者。 30min 内の +200°C に |
|||||||
|
冷たい部屋 |
低限を事前に冷して下さい |
-65°C |
||||||
|
臨時雇用者。 ダウンタイム *3 を引っ張って下さい |
包囲された臨時雇用者。 70min 内の -65°C に |
|||||||
|
臨時雇用者。 回復（2 地帯） |
回復状態 |
2 地帯: 高温。 低温露出 +125°C 30 分。 露出 -40°C 30 分; 標本 6.5 kg （標本のバスケット 1.5kg） |
||||||
|
臨時雇用者。 回復時間 |
10 min.以内に。 |
|||||||
|
構造 |
外的な材料 |
cold-rolled 鋼板を錆検査しました |
||||||
|
試験区域材料 |
SUS304 ステンレス鋼 |
|||||||
|
Door*4 |
手動のドアはとのボタンの鍵を開けます |
|||||||
|
ヒーター |
ストリップ ワイヤー ヒーター |
|||||||
|
冷却ユニット |
System*5 |
機械滝の冷房装置 |
||||||
|
圧縮機 |
密封状態で密封されたスクロール圧縮機 |
|||||||
|
拡張のメカニズム |
電子拡張弁 |
|||||||
|
冷却剤 |
高温側面: R404A の低温側面 R23 |
|||||||
|
クーラー |
ステンレス鋼の溶接された版の熱交換器 |
|||||||
|
空気サーキュレータ |
シロッコ ファン |
|||||||
|
より湿気がある運転単位 |
空気シリンダー |
|||||||
|
付属品 |
左側（右側および注文仕立ての直径のサイズは選択として利用できます）の直径 100mm、標本の電源の制御端末装置が付いているケーブルの港 |
|||||||
|
中次元（W x D） H X |
350 x 400 X 350 |
500 x 450 x 450 |
カスタマイズされる |
|||||
|
試験区域容量 |
50L |
100L |
カスタマイズされる |
|||||
|
試験区域の負荷 |
5 つの kg |
10 の kg |
カスタマイズされる |
|||||
|
外次元（W x D） H X |
1230 x 1830 x 1270 |
1380 x 1980 年 x 1370 |
カスタマイズされる |
|||||
|
重量 |
800kg |
1100kg |
N/A |
|||||
|
実用的な条件
|
正当な包囲された条件 |
+5~30°C |
||||||
|
電源 |
AC380V、三相 50/60Hz 30A |
|||||||
|
冷水の供給 pressure*6 |
02~0.4Mpa |
|||||||
|
冷水の供給 rate*6 |
8m の ³ /h |
|||||||
|
作動の冷水の臨時雇用者。 範囲 |
+18 から 23 °C |
|||||||
|
騒音レベル |
70 dB はまたは下がります |
|||||||
ノート
1. 高温露出の範囲の低限 + 60°C がまたは低温露出の範囲の低限 -60°C 要求されたら、「包囲され温度露出」の選択を選んで下さい
2. ±1.8°C の下の臨時雇用者の変動の必要性が選べば「低温変動のパッケージ」を
3. 温度の加熱/引きのダウンタイムは独立した部屋操作の間にだけ適当です
4. 必要な自動的に作動させた引き戸が自動的に選べば「ドアのパッケージ」を
5. エア冷却されたコンデンサー/利用できる水冷却されたコンデンサー両方
6. 水冷却されたコンデンサーだけで適用して下さい
3. 高低の温度の衝撃の安全装置はテスト部屋を模倣します:
- 熱い部屋の過熱保護スイッチ
- 冷たい部屋の過熱保護スイッチ
- 空気サーキュレータの積み過ぎ警報
- 冷却装置ハイ・ロー圧力保護装置
- 圧縮機の温度スイッチ
- 空気圧スイッチ
- ヒューズ
- 水懸濁液のリレー（水冷却された指定だけ）
- 圧縮機の遮断器
- ヒーターの遮断器
- 試験区域の過熱は/保護装置を冷やし過ぎます
- 空気パージ弁
制御
（色 LCD の相互タッチスクリーン システム）

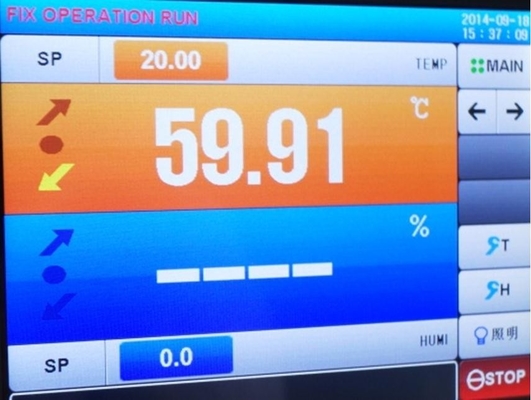

タッチスクリーン LCD の表示の使用によって簡単にされている操作および設定（指示は画面上を表示しました）。 テスト パターン、試験区域の温度、温度周期および傾向グラフ表示の確認 aglance。
|
配置 |
接触パネルによる相互主入力 |
|
表示 |
LCD （5.7 インチ） |
|
温度調整機能 |
試験区域: 露出の臨時雇用者。 熱い部屋: 臨時雇用者の予備加熱。 冷たい部屋: 事前に冷す臨時雇用者。 |
|
PID 制御 |
|
|
事前調整の温度較差 |
高温: 60 to200'C 低温: -78 から 0' C |
|
設定の決断 |
1' C |
|
入力 |
熱電対のタイプ T （銅/銅ニッケル） |
|
設定および徴候の範囲 |
事前調整の時間: 0 min.から 99 時間および 59 min。 事前調整周期: 1 つから 9,999 の周期 |
|
付属機能 |
タイマーの事前調整 過熱は保護を冷やし過ぎます 電源異常の回復選択 温度の回復時間の設定 プログラム記憶 自動力の切断 プログラムされた時間の表示 完了のモード切り替えをテストして下さい グラフを向いて下さい 歴史の表示を驚かして下さい センサーの口径測定 RS-232/USB コミュニケーション |
