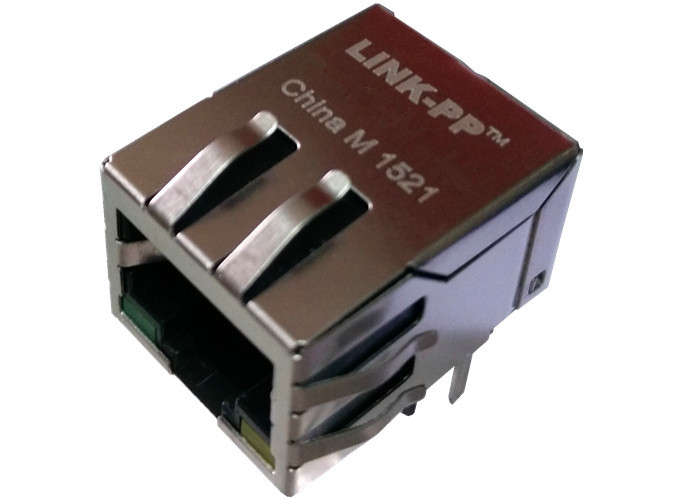

統合された磁気学 PCB ジャック LPJ0147AENL との RDA-115BDS1A RJ45

製品の説明

統合された磁気学 PCB ジャック LPJ0147AENL との RDA-115BDS1A RJ45

速い細部

1.10/100 EMI 指を搭載する LEDS が付いている基盤T、

2.1x1 タブ RJ45

3.Through 穴 RJ45 のモジュラー ジャック

4.21.3mm の長さ RJ45 Magjack

モデル】を設計する 5.RDA-115BDS1A 【

6.LPJ0147AENL 【の大量生産モデル】

特徴および利点

1. 260°C を評価する RoHS のピークの波のはんだの温度
2. CAT 5 及び 6 のために適した速いイーサネット ケーブルかよりよい UTP
3.大会の IEEE 802.3 の指定
4. 8mA の 350µH 最低 OCL は流れに偏ります
5.コスト意識がある適用の MAX EMI の抑制のための高性能

記述:

10/100 の基盤TX RJ45 1x1 タブ 8 ピンは大量のコスト意識がある消費者適用をのような支えるように設計されている磁気学のコネクターを統合しました: ADSL の変復調装置、ケーブル モデム、STB およびビデオ・オン・デマンド方式。

1. 製品タイプ特徴:

1）製品タイプ = コネクター
2）ジャックのタイプ = RJ45
3）プロフィール = 標準
4） PCB の土台のオリエンテーション = 側面の記入項目（直角の） /Top の記入項目（縦）

2. 機械付属品:
1）ジャック構成 = 1 x 1

3. 電気特徴:
1）保護される = はい

4. 終了の関連の特徴:
1） EMI 指-底 = 外に
2）終了の方法 = はんだ

5. ボディ関連の特徴:
1）港構成は =/多選抜します
2）トップの EMI 指および外にとの側面 =
3）掛け金のオリエンテーション = 標準-掛け金
4） PCB の尾長さ

6. 接触の関連の特徴:
1）前もって積まれる = はい
2）穴/表面の台紙を通した接触の終了のタイプ =

7. 関連の特徴の収容:
1）コネクターの様式 = ジャック

8. 業界標準:
1） RoHS/ELV の迎合的な承諾 = RoHS 迎合的な ELV
2） 240°C に可能な無鉛はんだのプロセス = 波のはんだ

260°C に可能な波のはんだ 265°C に可能な波のはんだ
3） RoHS/ELV の承諾の歴史は = 迎合的な RoHS 常にでした

9. 同一証明印:
1）左 LED 色（位置 #1） = 緑- 250 オームの抵抗器
2）右の LED 色（位置 #2） = 緑- 250 オームの抵抗器

10. 使用法のための条件:
1）はに = プリント基板適用します
2）環境条件 = オフィス/前提
3）実用温度（°C） = 0 - 70/-40 - +85

適用:

、PC カード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDH の IP の電話、xDSL の変復調装置、コール センターの解決、複雑なセットの上箱、VOIP の出入口の組み立て、ボーダゲートウェイ・プロトコル、速いイーサネット スイッチ…

比較優位:

経験 18 年の生産の、

2600 スタッフ、

100% テスト

適用範囲が広い受渡し時間

主要な顧客:

チタニウム、Intel、Samsung の肝蛭、Jabil、Flextronics、Cypress、Freescale .......
