詳細情報 |
|||
ハイライト: | プリント回路基板,両面プリント基板 |
---|
製品の説明

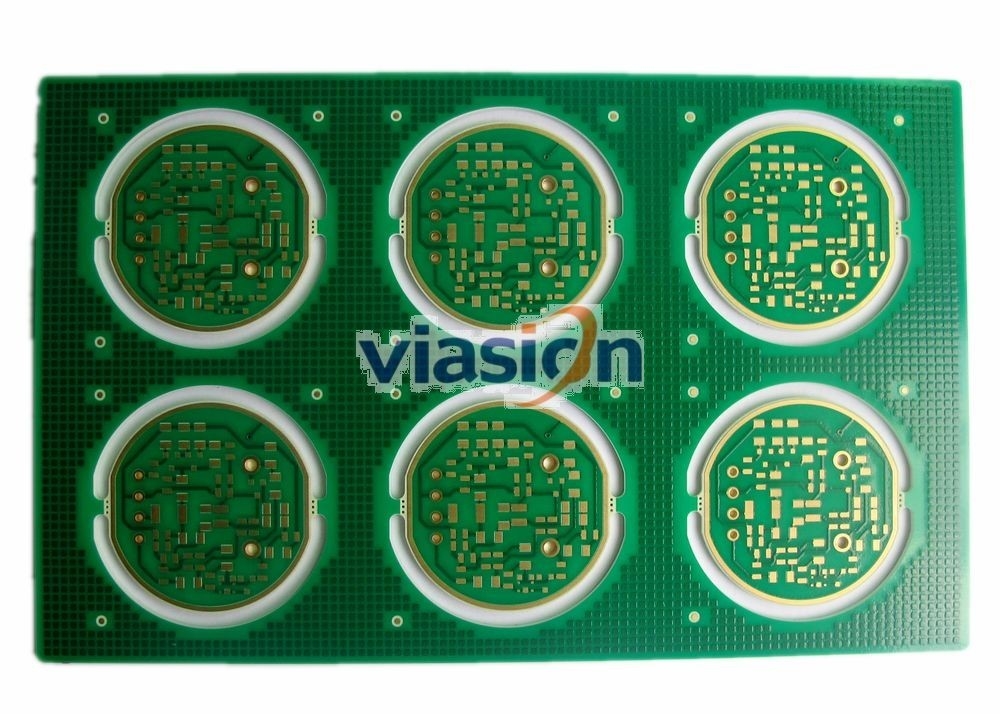

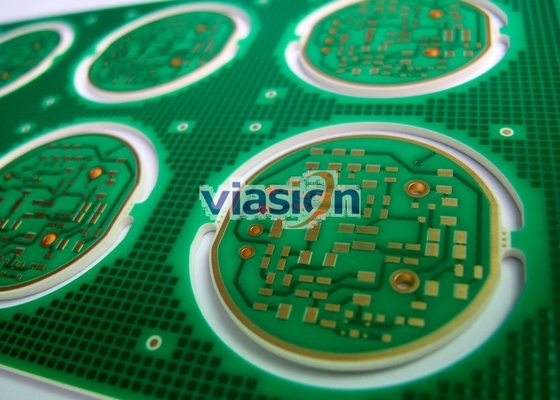

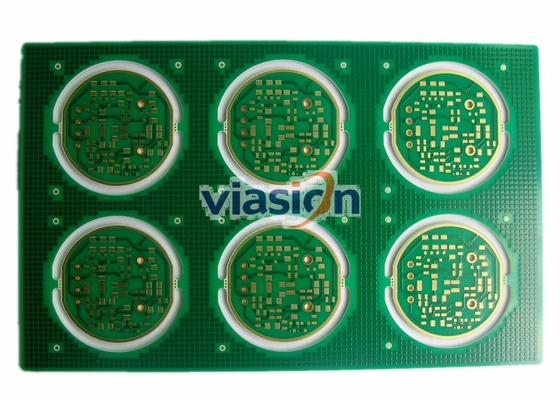

高い TG 250 の Polyimide PCB の IC の試験装置のための設計 6 つの層の RF PCB の
指定:
材料 |
Alron 35N |
層の計算 |
6 つの層 |
板厚さ |
1.6mm |
銅の厚さ |
1oz |
最低のドリルのサイズ |
0.2mm |
最低の跡及びギャップ |
0.1mm |
表面の終わり |
液浸の金 |
適用 |
IC のテスト |
特別な技術 |
高い TG 250 の polyimide 材料(Alron 35N) |
PCB のサーキット ボード
いいえ |
項目 |
技術的な機能 |
1 |
層 |
1-20 の層 |
2 |
最高。 板サイズ |
508×610 mm |
3 |
最少板厚さ |
2 層 0.12mm |
4 層 0.4mm |
||
6 層 0.6mm |
||
8 層 0.90mm |
||
10 層 1mm |
||
4 |
最少線幅/スペース |
0.127mm (4mil) |
5 |
最高。 銅の厚さ |
5OZ |
6 |
Min. S/M ピッチ |
0.075mm (3mil) |
7 |
最少穴のサイズ |
0.15mm (6mil) |
8 |
穴 dia.の許容(PTH) |
±0.05mm (2mil) |
9 |
穴 dia.の許容(NPTH) |
+0/-0.05mm (2mil) |
10 |
穴の位置の偏差 |
±0.05mm (2mil) |
11 |
輪郭の許容 |
±0.10mm (4mil) |
12 |
ねじれ及び曲げられる |
<0> |
13 |
絶縁抵抗 |
100MΩ常態 |
14 |
電気強さ |
>1.3kv/mm |
15 |
S/M の摩耗 |
>6H |
16 |
熱圧力 |
288°C 20Sec |
17 |
電圧をテストして下さい |
50-300V |
18 |
最少盲目/を経て埋められて |
0.15mm (6mil) |
19 |
表面の終了する |
HAL、ENIG、OSP、金を、HAL の錫めっきする、AG を銀めっきします |
20 |
材料 |
FR4、H-TG のテフロン、ロジャースの製陶術、アルミニウム、銅の基盤、CEM-3、CEM-1、Halgenfree |
適用:
コミュニケーション
従来の通信機器、FTTP、VOIP、マルチメディア サービス、データ網および IT 下部組織プロダクト、無線下部組織プロダクト、電力増幅器、ディバイダーおよびコンバイナー、高い発電のトランジスター、等。
コンピュータ周辺機器
上限プリンター、ケーブル モデム、無線ルーター、IP の電話、消費者およびオフィス製品、銀行制度等。
消費者
コンピュータ、テレビ、カメラ、デジタル ビデオ レコーダー (DVR)、手持ち型プロダクト、LED、等。
自動車
乗客の安全システム、機関制御システム、エアー バッグ、牽引制御プロダクト、等。
上限の計算および貯蔵
高性能コンピュータおよびサーバー、本体システムおよび貯蔵装置、記憶、等。
企業
電源、主制御のパネル、モニター、CCTV プロダクト、自動車制御装置、企業のロボット、アクセス管理プロダクト等
医学
磁気共鳴イメージ投射 (MRI)、コンピュータ断層撮影 (CT)、緊急状態応答の電気的除細動の単位、忍耐強い監視、implantable 装置、ロボティック外科システム、生物測定学および診断装置、等。
軍
衛星、レーダー、飛行機、制御装置、通信設備 .etc.。
テスト及び測定
力メートル、電気のテスター、熱テスター、軽いテスター、ネットワークのテスター、ガスおよびオイルのテスター、赤外線プロダクト、半導体の試験装置、DUT および調査カード、ウエファーの検査システム、等。
比較優位:
よい値を付けること |
MOQ 及び試供品無し |
速い配達 |
良質及び国際的な承認 |
すばらしいカスタマー サービス |
オン・タイム配達 |
多様化させた出荷方法 |
広範囲 PCB の供給 |
SMT およびによ穴アセンブリ |
1 つの停止ターンキー EMS サービス |
