詳細情報 |
|||
| アプリケーション: | リチウムイオン電池 | シリーズ: | X 光線の試験機 |
|---|---|---|---|
| 見掛け密度: | ≤5Kg | ||
| ハイライト: | X 光線の点検装置,X 光線の検査システム |
||
製品の説明

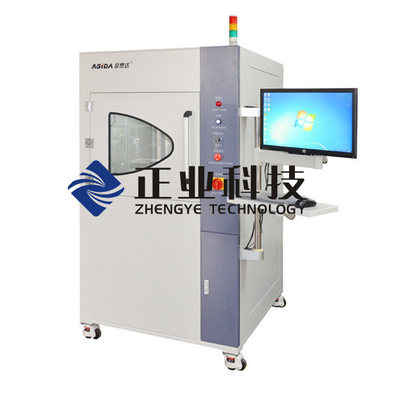

手動 X 線の点検機械
ブランド: ASIDA
モデル: XG5000
手動 X 線の点検機械使用法
X 光線伝達主義を使用して機械は内部構造の映像で、検出をし
生産の。
機械は電池、SMT、LED の製造し、投げる電子プロダクトで広く利用されています
加工産業。顧客は容易に良質、高い拡大および最高のイメージを得ることができます
効果的にへの決断はプロダクトの内部欠陥を分析します。
独特
製品性能:
90 の KV の X 線管が付いている電源のよい安定性。
機械は優秀なイメージの質および最高の密度そして灰色の小さい相違を検出できます
対照。
球ねじおよび同期車輪が装備されている動き装置は動きをより滑らかにさせます
そして安定させて下さい。
機能特徴
1. 測定: ポイント間の直線的間隔、円の直径、同心円、間隔および円の中心を測定して下さい。
2. 自動運行: 目標地域へのイメージ投射システム自動動き、それをテストすることユーザーならかちりと言う音
プロダクトのイメージの部分へのマウス。
3. CNC 機能: ユーザーはテスト道、機械自動選別 NG プロダクトを置くことができます。 それは便利です
小さいバッチおよび繰り返しのテストに。
4. X ay 管電圧および流れは実際の条件に従って調節することができます。時間を使用して有効
X 線管のオンラインで点検することができます。
5. ソフトウェアは X、Y、Z 軸の動きおよび速度のイメージ投射システムを制御できます。
6. 安全保護設計、胴体の光電連結。 すぐに機械停止放出
X 光線は保護モデルにあらゆる misoperation によって開いたドア得。
7. ショートカット キーは制御しますイメージ投射システム速度の動きを急速にある場合もあります
（高い /medius/low/）および変形の方向。
技術的な変数
|
X 線管 |
管電圧 |
MAX 90KV |
|
管の流れ |
MAX 89uA |
|
|
焦点点サイズ |
5μm |
|
|
冷却モード |
強風の冷却 |
|
|
システムのイメージ形成 |
視野の範囲 |
2" /4" |
|
決断 |
75/110lp/cm |
|
|
X-CCD の決断 |
1392*1040pixels |
|
|
幾何学的な拡大 |
12-48X |
|
|
ローディングのプラットホーム |
標準サイズ |
460mm x 410mm |
|
有効なサイズ |
400mm x 350mm |
|
|
見掛け密度 |
≤5Kg |
|
|
安全基準 |
国際的な放射の安全基準 |
≤1usv/hr |
