詳細情報 |
製品の説明

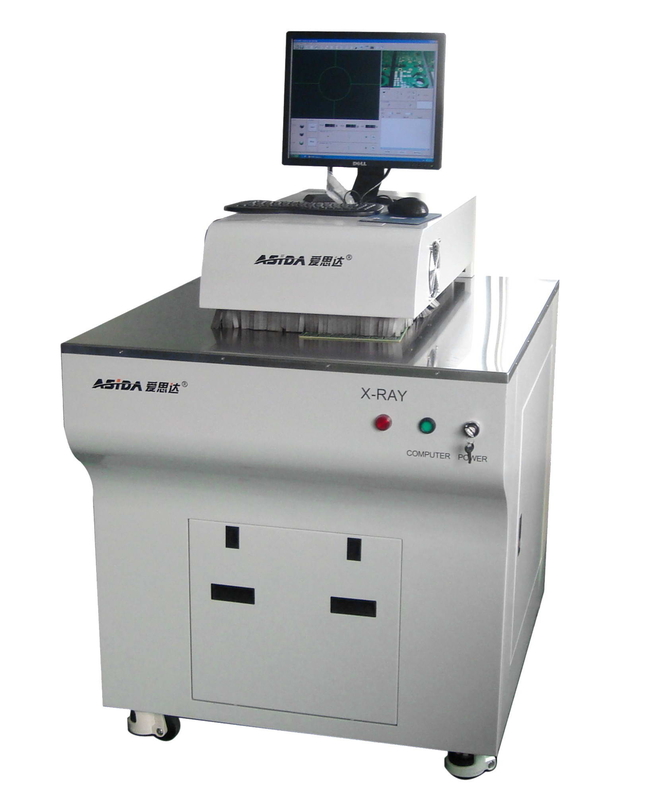

X 線の点検機械
使用法: 観察することを使用し、層間の穴が逸脱するかどうか点検するために PCB で穴を置くことを測定するために、いろいろ条件付き測定は組み立て変数に従って円の中心からの 1 ポイントからの別のもの、円区域、また等のそれへの別のものへの間隔を含むイメージで判断をすることができます、行なうことができます。
特徴
PCB の 1.positioning 穴。
3.The 装置はできます作動しやすく、易いネットワーク コンピュータの制御システム制御されます。
4.It は CCD の運行機能が移動式テストを促進するために装備されすぐにテスト目的を捜します。
5. それは変形視症を減らすために密封されたマイクロ焦点の X 線管およびいろいろな画像処理技術およびソフトウェア採用します
6.The イメージは同心円の中心からの間隔、2 地点間間隔、円区域、等のような異なった条件の下で、測定することができます。
技術的な変数
|
項目
|
指定
|
|
|
モデル
|
XG3000
|
|
|
X-CCD の決断
|
752×582pixel
|
|
|
X 線管変数
|
最高の電圧
|
50KV
|
|
最高の流れ
|
1mA
|
|
|
最高力
|
50W
|
|
|
予熱時間
|
6min
|
|
|
X 線のイメージ増強
|
6 インチの眺め
|
|
|
視覚野
|
Φ18mm
|
|
|
空間分解能
|
21 lp/mm
|
|
|
運行 CCD の決断
|
HD
|
|
|
PCB のサイズ
|
幅 45" （喉の深さ 630mm）
|
|
|
最高の厚さ
|
12mm
|
|
|
X 線の盾ターゲット
|
0.5µSv/h 0.5µSv/h より多く
|
|
|
冷却モード
|
強風の冷却
|
|
|
温度および湿気
|
温度: 22 ℃の ± 3 の℃の湿気: 50% の ± 10%
|
|
|
拡大
|
8×-64×
|
|
|
プリンター
|
プリンター（ユーザーの配分）
|
|
|
オペレーティング・モード
|
1.manually 移動テストされた PCB の運行 CCD の追跡
PCB を送るとき開いた 2.setting X 線は取るとき、近い乗り
|
|
|
電力要求事項
|
水およびガスのない単相 220v、
|
|
|
次元
|
モニターを含んで
|
|
|
重量
|
130kg
|
|
JB/T5054 への調和では、JB/T5055-2001 機械設計基準
EN13861-2002 人間工学的の条件への調和;
GB19517-2004 電気安全要求事項への調和;
GB18871-2002 電離放射線の保護への調和および放射源の基礎水準の安全;
EN13861-2002 人間工学的の条件への調和;
GB19517-2004 電気安全要求事項への調和;
GB18871-2002 電離放射線の保護への調和および放射源の基礎水準の安全;
IPC-A-600G PCB の合格品質の指定の条件への調和;
