詳細情報 |
|||
| レーザーパワー: | 10ワット | プラットホームの最高の規定回転数: | 約 300 の穴/s |
|---|---|---|---|
| プラットホームの最高の位置の正確さ: | ±2um | システム: | ±20um |
| ハイライト: | レーザーの鋭い装置,PCB の鋭い機械 |
||
製品の説明

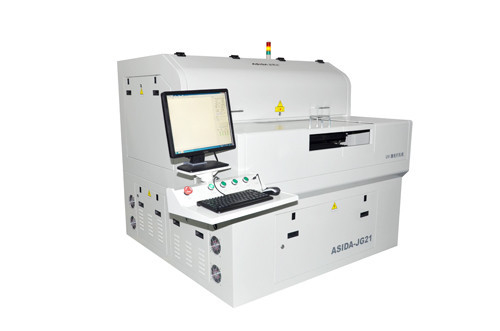

FPC の Cricuit 適用範囲が広い印刷された/レーザーの鋭い速度の紫外線レーザー鋭い機械
製品の説明
紫外線レーザー鋭い機械（JG21）の 1.Usage
機械は FPC の訓練の-穴、盲目のくわおよび切断で CVL/FPC/RF 使用されます。
紫外線レーザー鋭い機械（JG21）の 2.Features
1.リニア モーター モジュールの技術を採用すること、および高解像の、閉じたループのサーボ機構、光学位置格子
サーボ機構は、大きさで分類して光学位置の技術償い。
2.良質: よい円形によって、穴の壁、小さい相違を穴径の上下にその間きれいにして下さい。
3.非常に知的、有効: RTR との自動焦点、削除自動訂正、自動位置、自動供給および。
4.Customize: 任意 RTR およびサポート最高 500mm 広い銅の処理; いろいろなハードウェアおよびソフトウェア機能をカスタマイズして下さい。

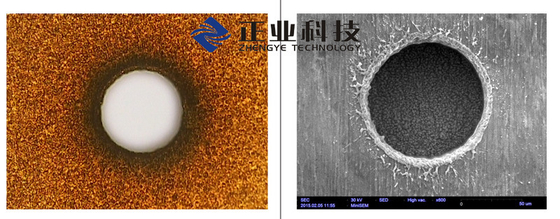

紫外線レーザー鋭い機械（JG21）の 3.Drilling サンプル
紫外線レーザー鋭い機械（JG21）のの 4.Specifications
| 項目 | 指定 |
| モデル | JG21 |
| レーザー力 | 10W |
| レーザーの頻度 | 5-250KHz |
| 最高の処理のサイズ | 650mm×560 mm （25.6 ″ ×22 の″） |
| プラットホームの最高の規定回転数 | 約 300 の穴/s |
| プラットホームの最高の位置の正確さ | ±2µm |
| 正確さを置くプラットホームの最高の繰り返し | ±1µm |
| システム | ±20µm |
| 最低の穴の開き | 25µm （vias）、75µm （盲目穴） |
| 最高。 衝突率 | 11000vias/Min |
| ファイル形式 | Gerber、DXF |
| 力 | AC 220V/50HZ/2.5KW; AC 380V50HZ/5.5KW |
| 掃除機をかける条件 | 516m3/h |
| 全体寸法 | 1610x1660x1550mm |
| 重量 | 2900kg |
| 環境の温度 | 20°±2° |
| 環境の湿気 | <60> |
| 地上の広さ | <5> |
| 地上圧力 | >1100kgf/m の ² |
