詳細情報 |
|||
| 鋭い速度: | >1秒ごとの 300 の穴 | 円形: | ≥95% |
|---|---|---|---|
| その間相違穴径の上下に: | 10um | 最低の処理の穴径: | 25μm |
| ハイライト: | PCB の鋭い機械,レーザーの鋭いシステム |
||
製品の説明

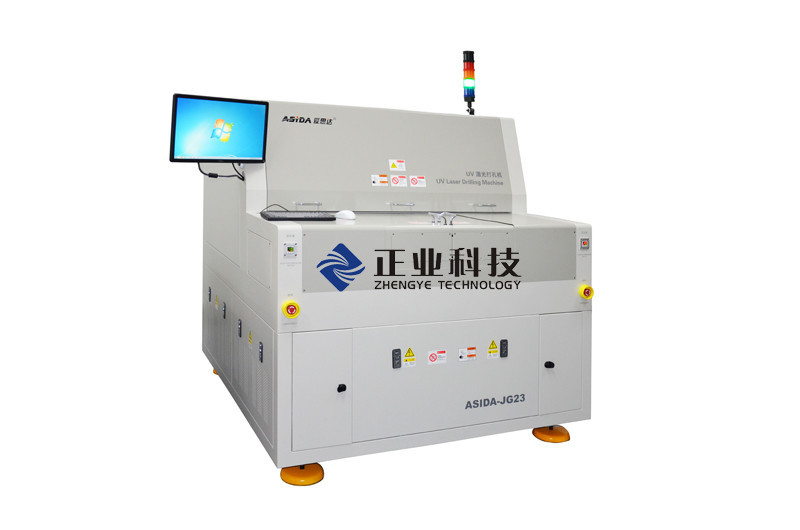

UV レーザ加工機用 FPC や紫外線レーザー穴あけ加工機カバーレイ
製品属性:
|
製品名 |
UV レーザ掘削機 |
|
ブランド名： |
ASIDA |
|
モデル番号： |
JG23 |
|
起源の場所: |
中国 |
|
包装の詳細: |
木製のカートン |
UV レーザ加工機の使用：
マシンが貫通穴、FPC の盲目のくわをドリル、切削 CVL/FPC/RF で使用されます。
レーザー彫刻とカッティング マシン機能。
1. 高速: 検流計とプラットフォームの運動、機器の処理能力を大幅に向上を同時に処理を実現するために、最も先進的な IFOV 動的処理技術を採用します。
2. 高品質: 切断経路計画の罰金より高度なレーザー、高パフォーマンス検流計、より高速なパルス周波数、高いピーク光レートを採用すること。
3. スマート： 3 CCD 視覚システムとレンズは、よりインテリジェントな回ハイとロー。
4.Customized: カスタマイズ可能な 250 ミリメートルまたは 500 ミリメートル広い RTR 自動ロード システムやソフトウェアの機能の様々 な種類。
5. 安全: プロのセキュリティ モジュールの制御システム、装置および人員セキュリティより安全。
6. 安定: 新しいデザイン コンセプト、各プロシージャの完成のため努めています。
UV レーザ掘削マシン クライアント:
|
プロジェクト |
仕様 |
|
モデル |
ASIDA JG23 |
|
システム処理の精度 |
±25μm(ZHENGYE conditions) |
|
切削速度 |
> 1 秒あたり 300 穴 |
|
真円度 |
≥95% |
|
最大の違い 上下の穴の直径 |
10 um |
|
オブジェクト |
①Maximum 処理サイズ： 560X650mm |
|
加工穴径： 25 μ m ②Minimum |
|
|
③Drilling 孔を通してブラインドくわ |
|
|
機械の大きさ |
1600 × 1733 mm × 1940年ミリメートル |
|
重量 |
2300 kg |

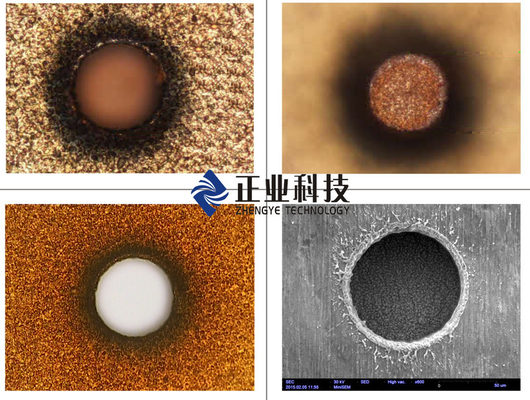

掘削のサンプル：
